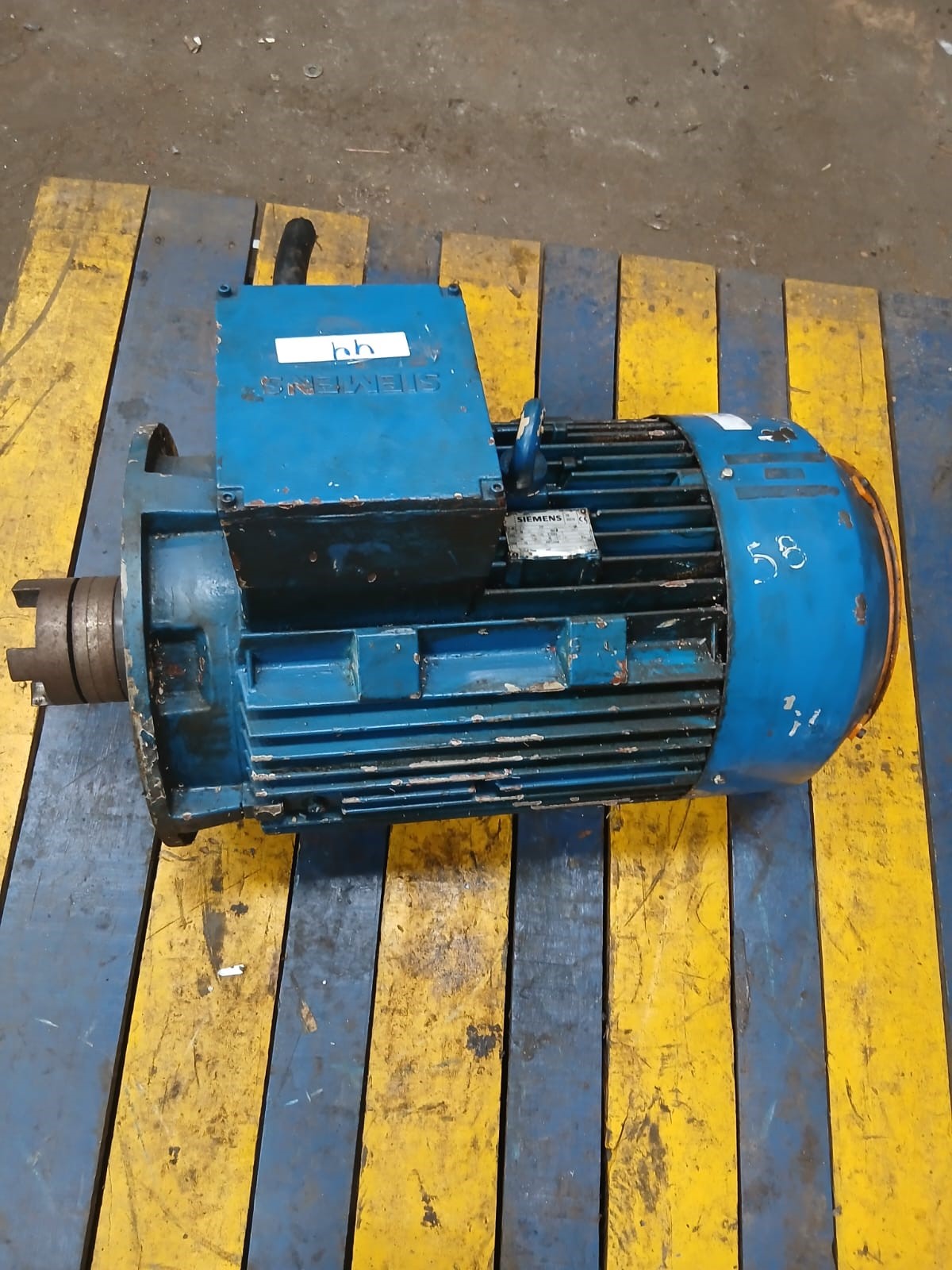

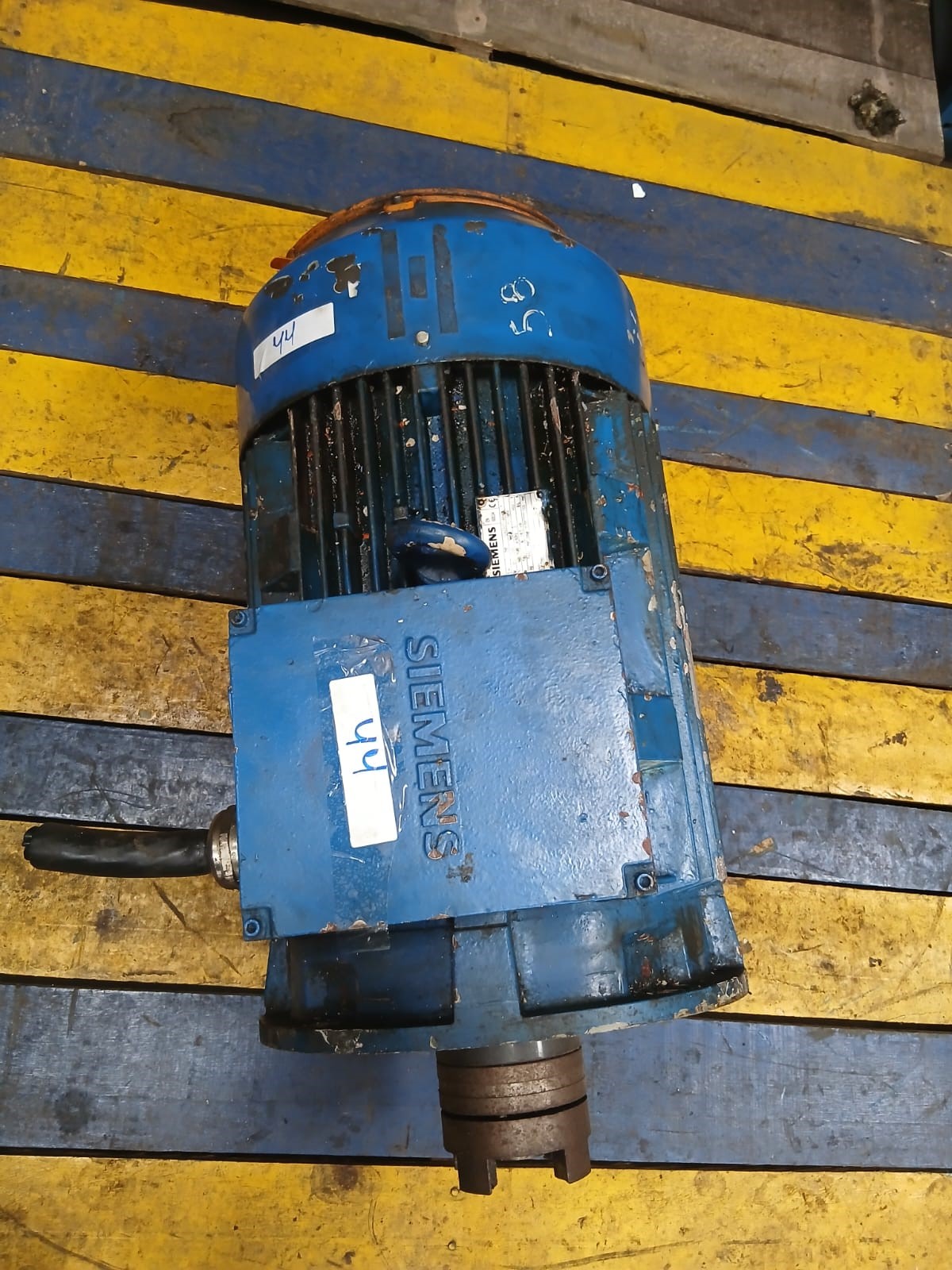

Motor assíncrono trifásico (AS.MOT. 3~), 34.5 kW, Modelo 1LA2 207-4AA6 (ou 1LA2207-4AA6)

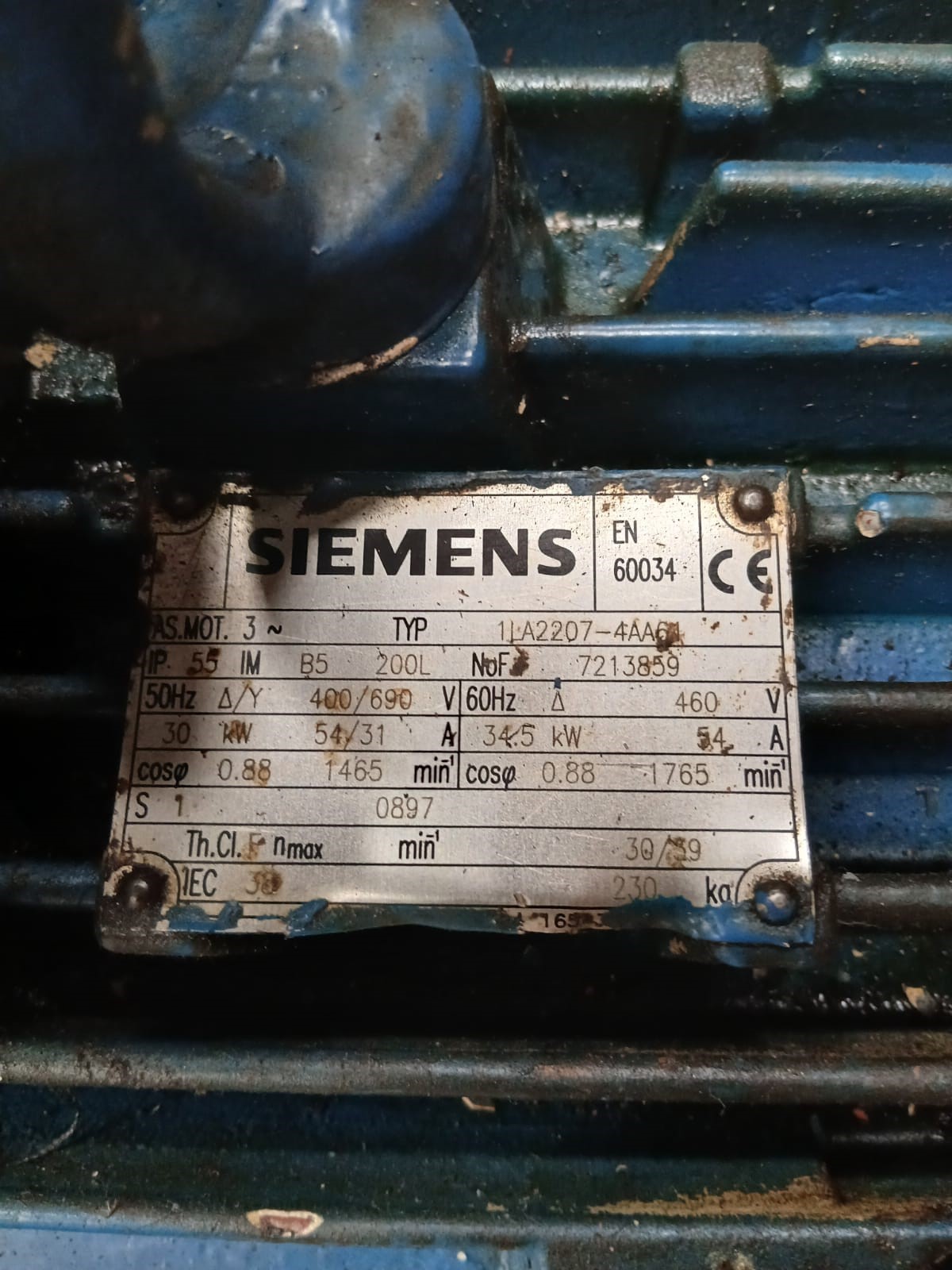

Interpretação Técnica

Motor dupla frequência (50/60 Hz)

• Projetado para operar em redes de 50 Hz (Europa/Brasil) e 60 Hz (América do Norte)

• A 60 Hz a rotação aumenta (~20%) e a potência também (~15%), pois o motor pode entregar mais potência mecânica na mesma corrente

Ligação Δ/Y a 50 Hz

• 400V → ligação em Delta (Δ) — cada bobina recebe 400V

• 690V → ligação em Estrela (Y) — cada bobina recebe 400V (690/√3)

• Isso é o inverso do motor anterior (4 kW): aquele era 230/400V Δ/Y, este é 400/690V Δ/Y

Rotação de 1465 rpm a 50 Hz

• Rotação síncrona de 1500 rpm (4 polos)

• Escorregamento de 35 rpm (~2,3%) — excelente, indica motor de alta eficiência

IM B5 — Montagem com flange

• Diferente do primeiro motor (provavelmente IM B3, com pés)

• Este motor é fixado por um flange na parte traseira/dianteira, comum em bombas, redutores e acoplamentos diretos

30 kW ≈ 41 CV

• Motor de alta potência, indicado para aplicações industriais pesadas: compressores grandes, bombas de alta vazão, esteiras transportadoras pesadas, ventiladores industriais, etc.
