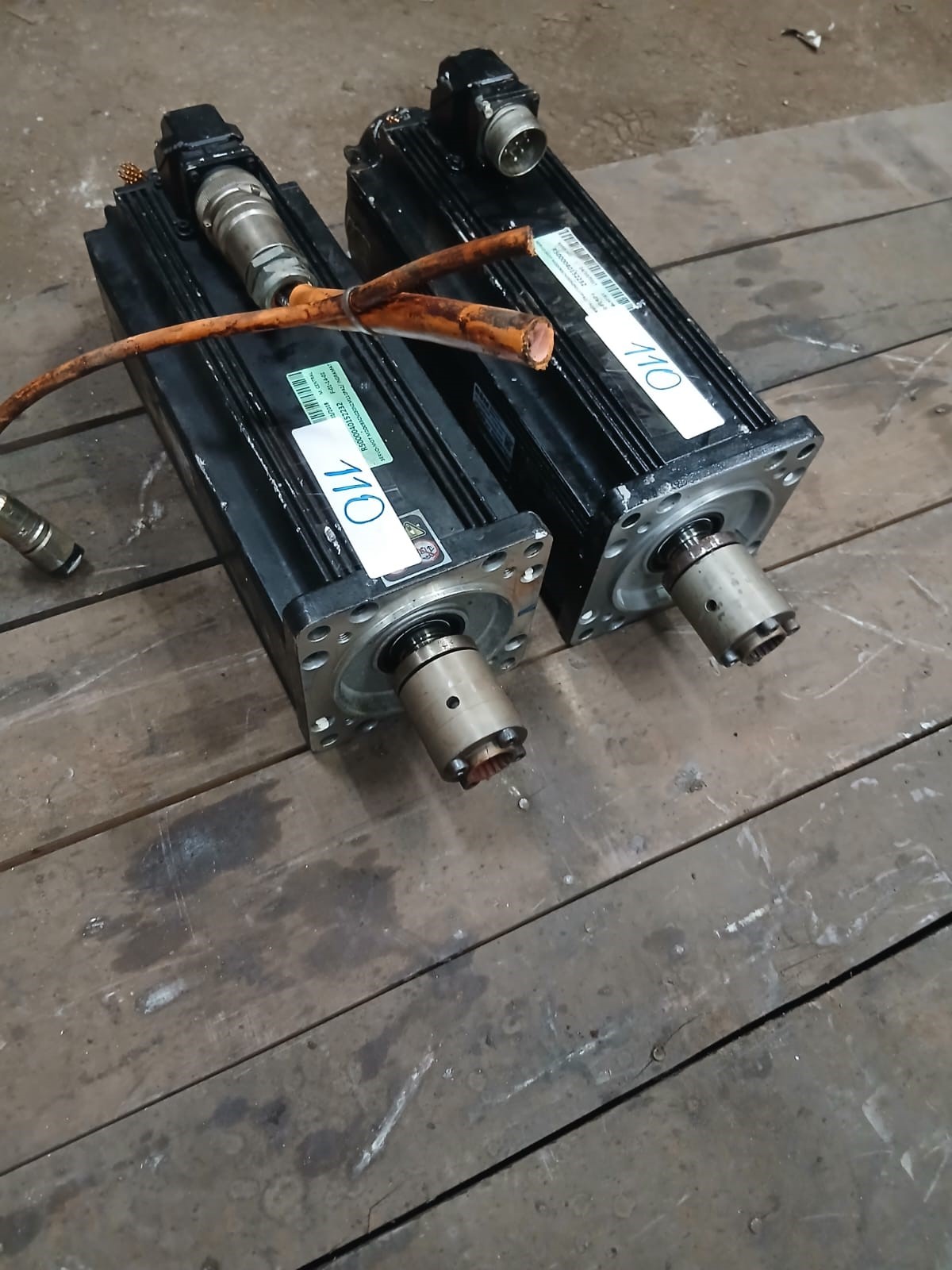

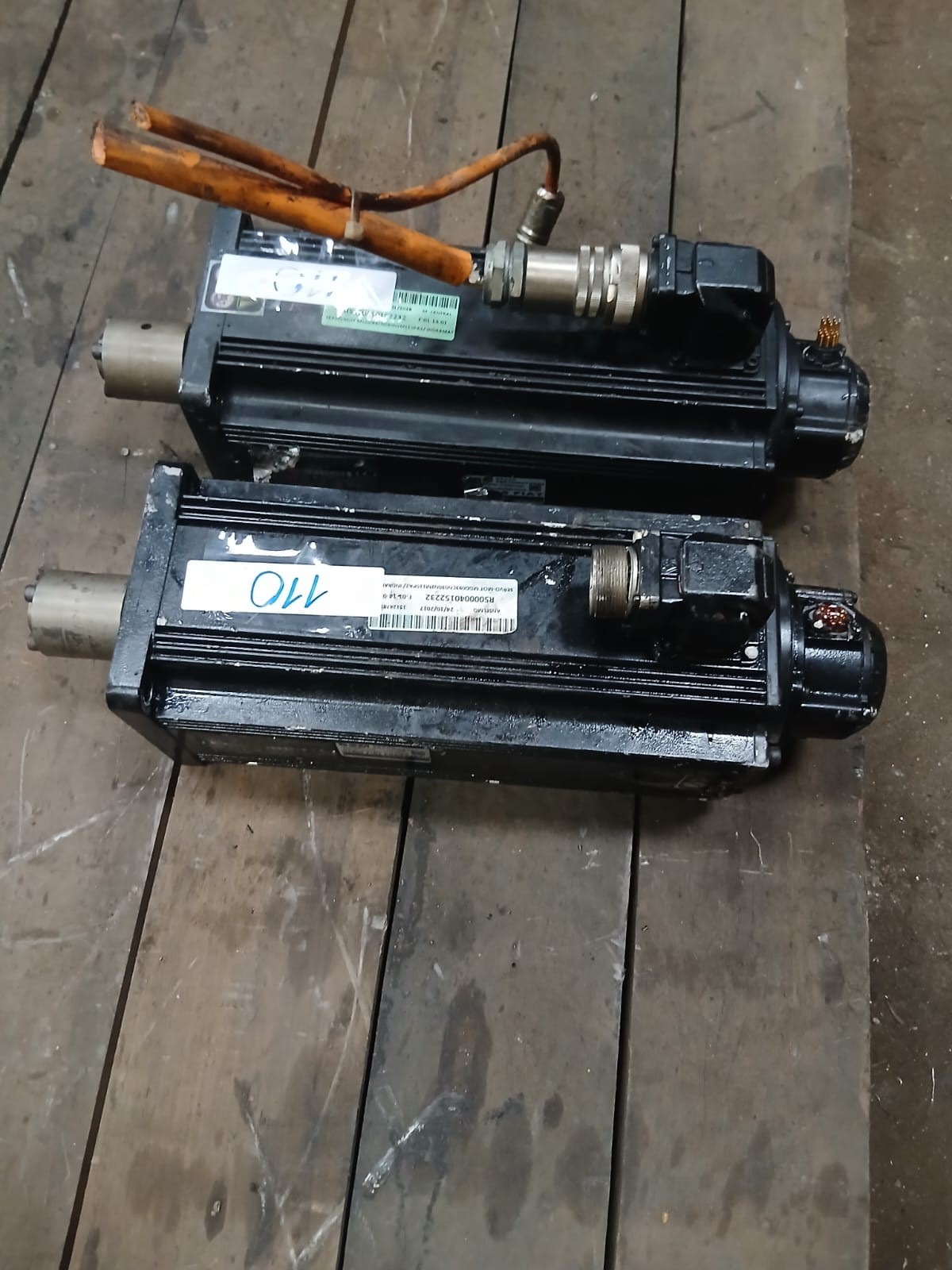

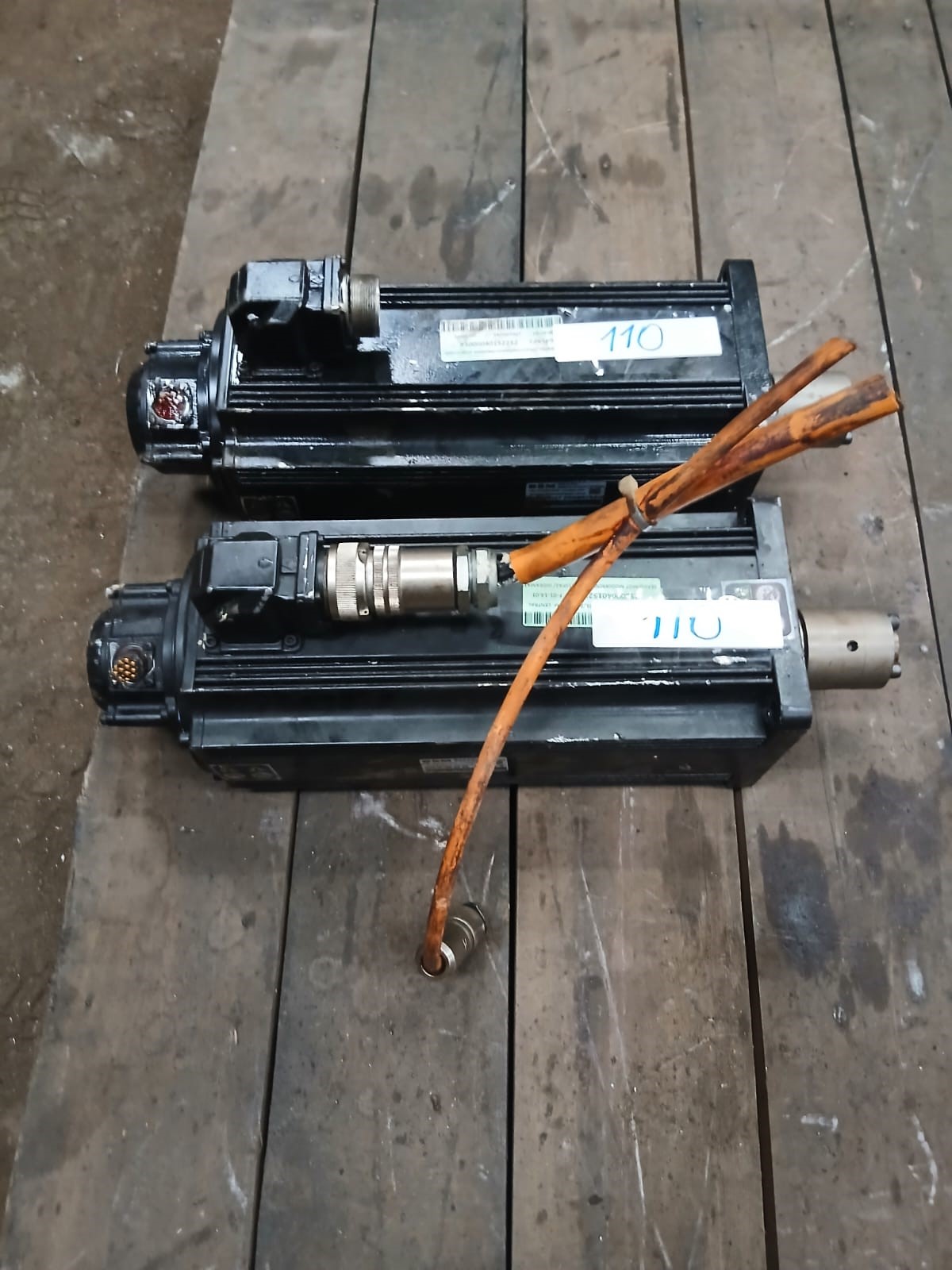

Servo Motor Indramat MDD093C, Modelo MDD093C-N-030-N2M-110PA2

Modelo MDD093C-N-030-N2M-110PA2

R$0.01

Converse no WhatsApp

Motor de Ímã Permanente — Servo Motor Indramat MDD093C (com Freio)

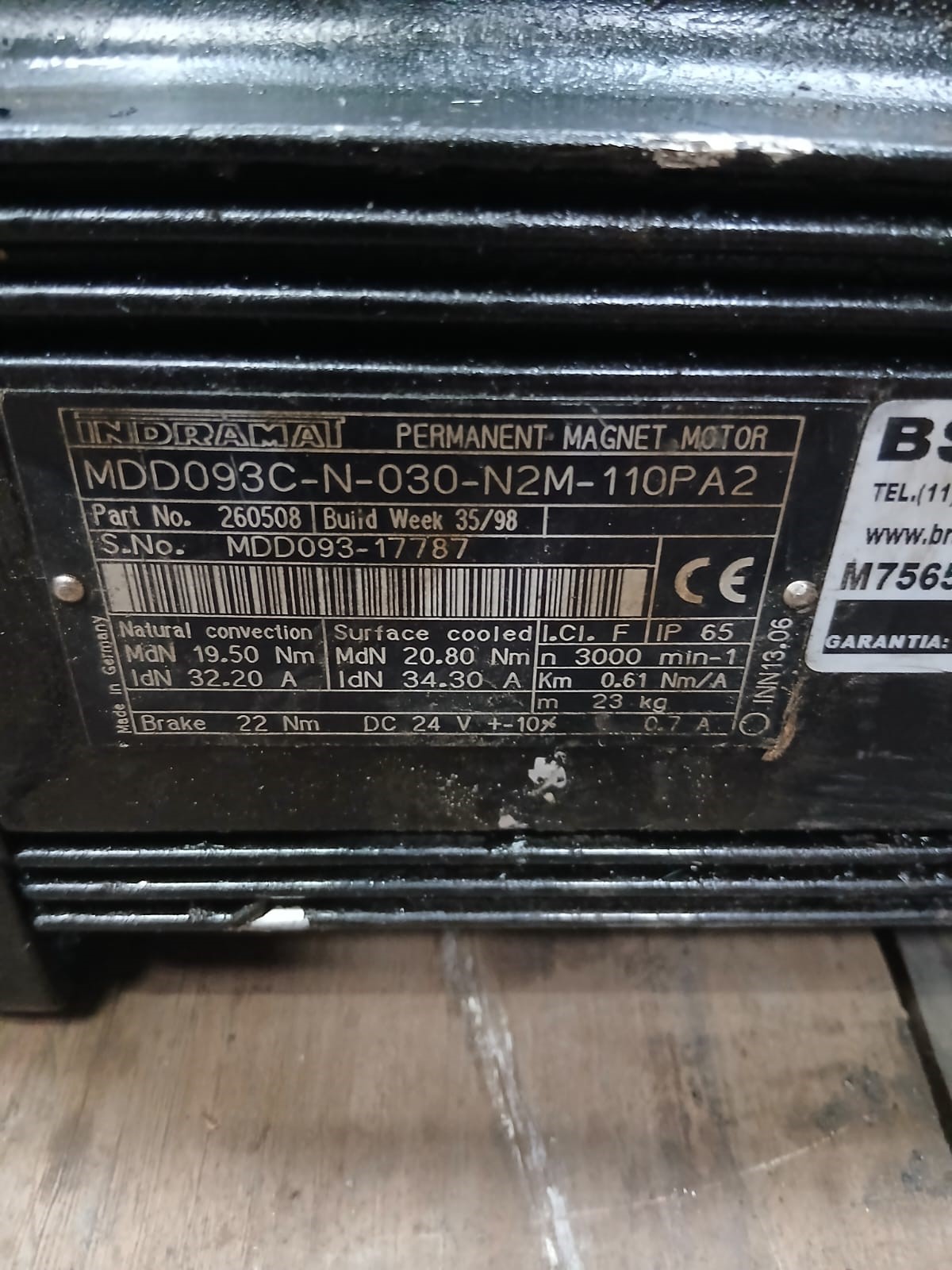

Identificação

  • Marca: INDRAMAT (Bosch Rexroth)

  • Tipo: Motor de ímã permanente (Permanent Magnet Motor)

  • Modelo: MDD093C-N-030-N2M-110PA2

  • Nº de peça (Part No.): 260508

  • Nº de série: MDD093-17787

  • Ano de fabricação: Semana 35 de 1998

  • Origem: Fabricado na Alemanha

  • Marcação CE: Conformidade europeia

Consultar Preço!

Características de Construção

Table

Parâmetro

Valor

Classe de isolamento

F (I.Cl. F)

Grau de proteção

IP65

Refrigeração

Convecção natural / Resfriamento por superfície

Massa

23 kg

Dados Elétricos e Mecânicos

Condição 1 — Convecção Natural

Table

Parâmetro

Valor

Torque nominal (MdN)

19,50 Nm

Corrente nominal (IdN)

32,20 A

Condição 2 — Resfriamento por Superfície

Table

Parâmetro

Valor

Torque nominal (MdN)

20,80 Nm

Corrente nominal (IdN)

34,30 A

Dados Complementares

Table

Parâmetro

Valor

Rotação nominal (n)

3000 min⁻¹ (rpm)

Constante de torque (Km)

0,61 Nm/A

Potência estimada

~6,1 kW (convecção) / ~6,5 kW (resfriado)

Freio de Retenção (Hold Brake)

Table

Parâmetro

Valor

Torque do freio

22 Nm

Tensão de alimentação

DC 24 V (±10%)

Corrente do freio

0,7 A

Observações Técnicas

Mesma família, configuração diferente — este exemplar é idêntico ao modelo MDD093C anterior em termos de desempenho elétrico, porém com freio de retenção eletromagnético integrado (evidenciado pelo número de peça 260508 e pela massa de 23 kg vs. 22 kg do modelo sem freio).

Freio de 22 Nm — ligeiramente superior ao torque nominal do motor (19,5 Nm), garantindo segurança em aplicações com eixos verticais ou inclinados, onde a gravidade poderia causar movimento indesejado quando o drive está desenergizado.

Corrente do freio baixa (0,7 A) — consome apenas ~16,8 W em 24 Vcc, podendo ser alimentado diretamente pela maioria dos drives Indramat ou por fonte auxiliar simples.

Aplicações típicas — eixos de máquinas-ferramenta CNC, robótica de médio porte, sistemas de pick-and-place, mesas de posicionamento e qualquer aplicação servo onde a segurança de retenção de posição seja crítica.
