Servo Motor Indramat MDD112D (com Freio), Modelo MDD112D-N-030-N2M-130PA2

Modelo MDD112D-N-030-N2M-130PA2

R$0.01

Converse no WhatsApp

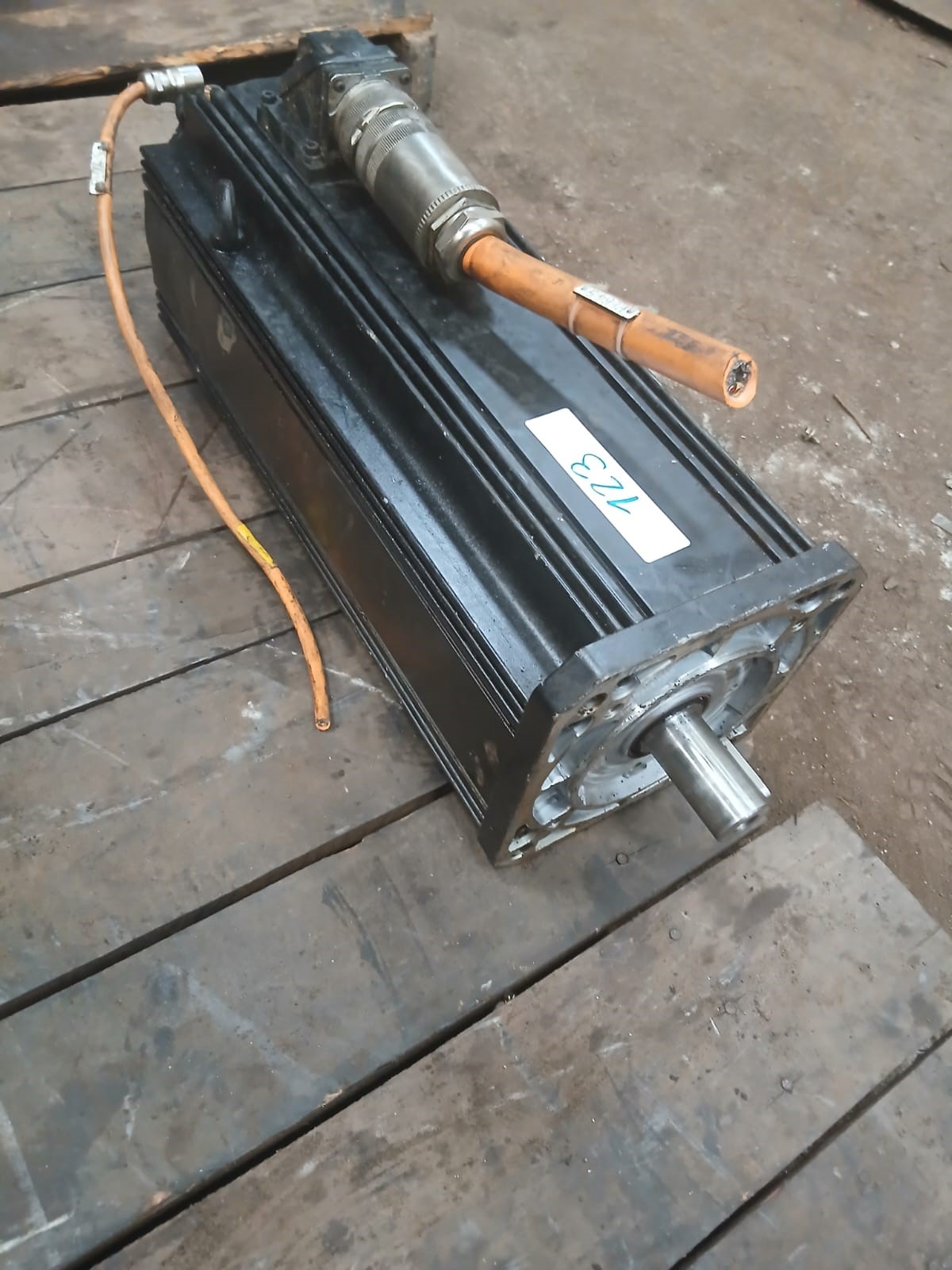

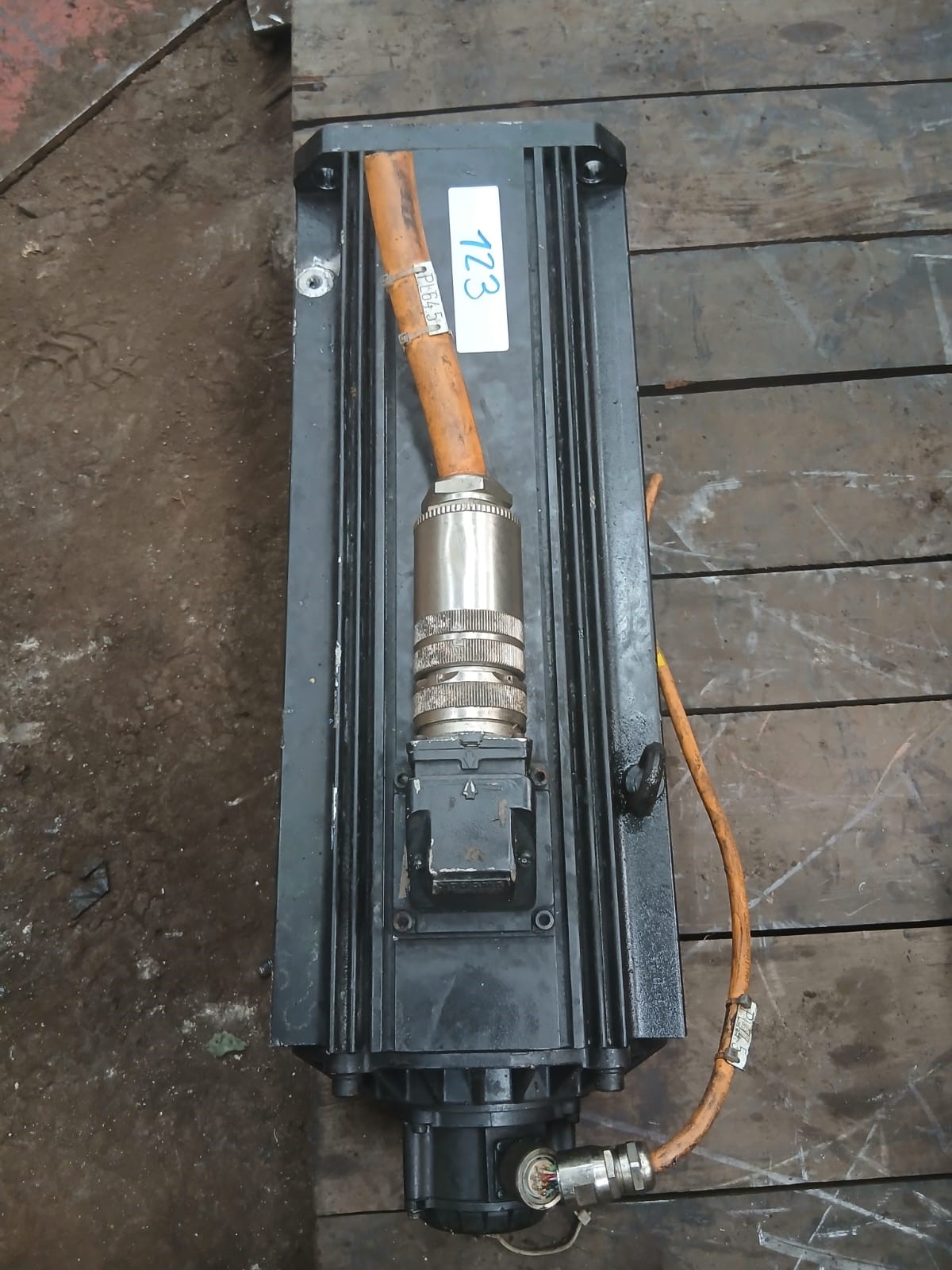

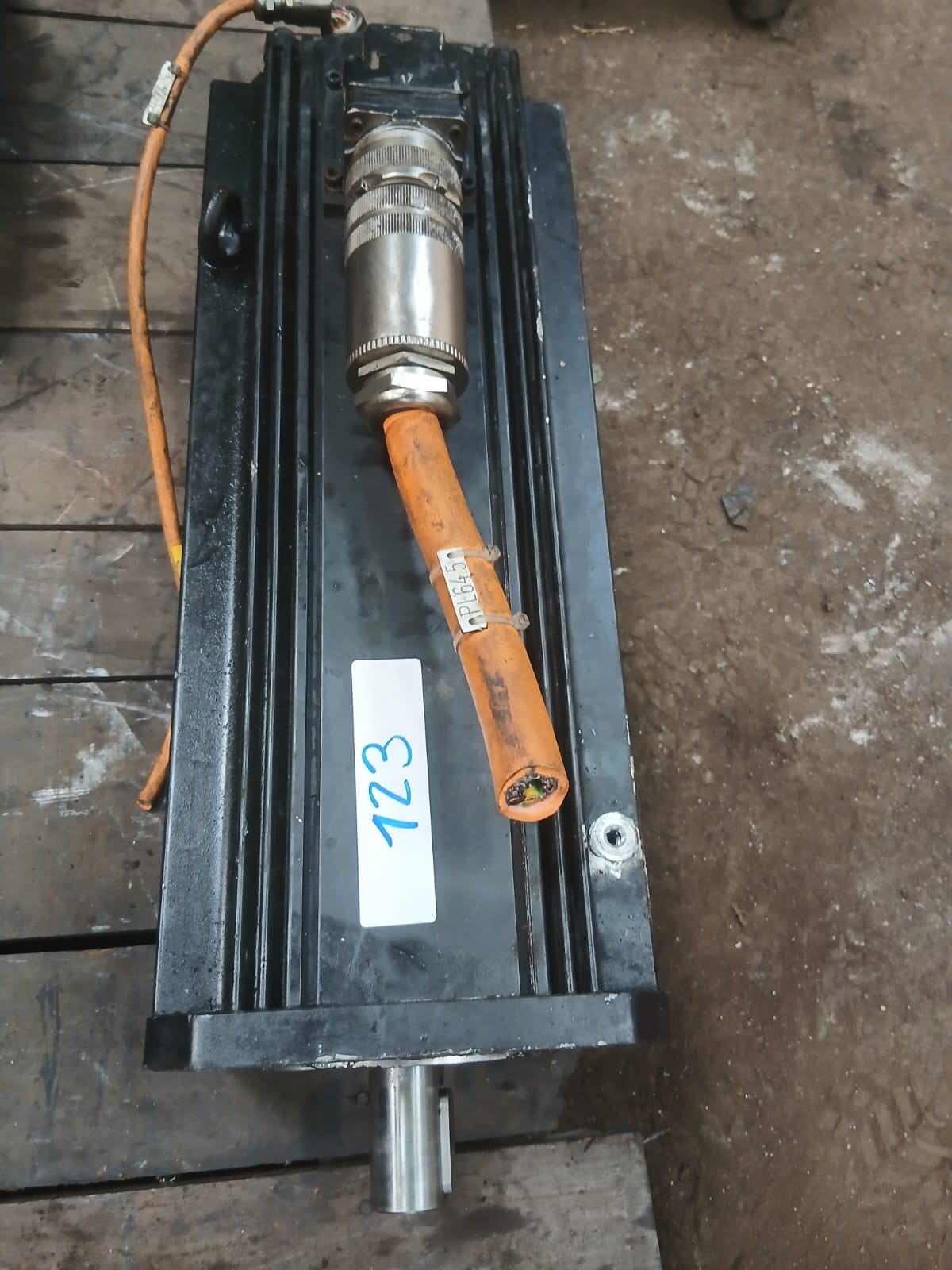

Motor de Ímã Permanente — Servo Motor Indramat MDD112D (com Freio)

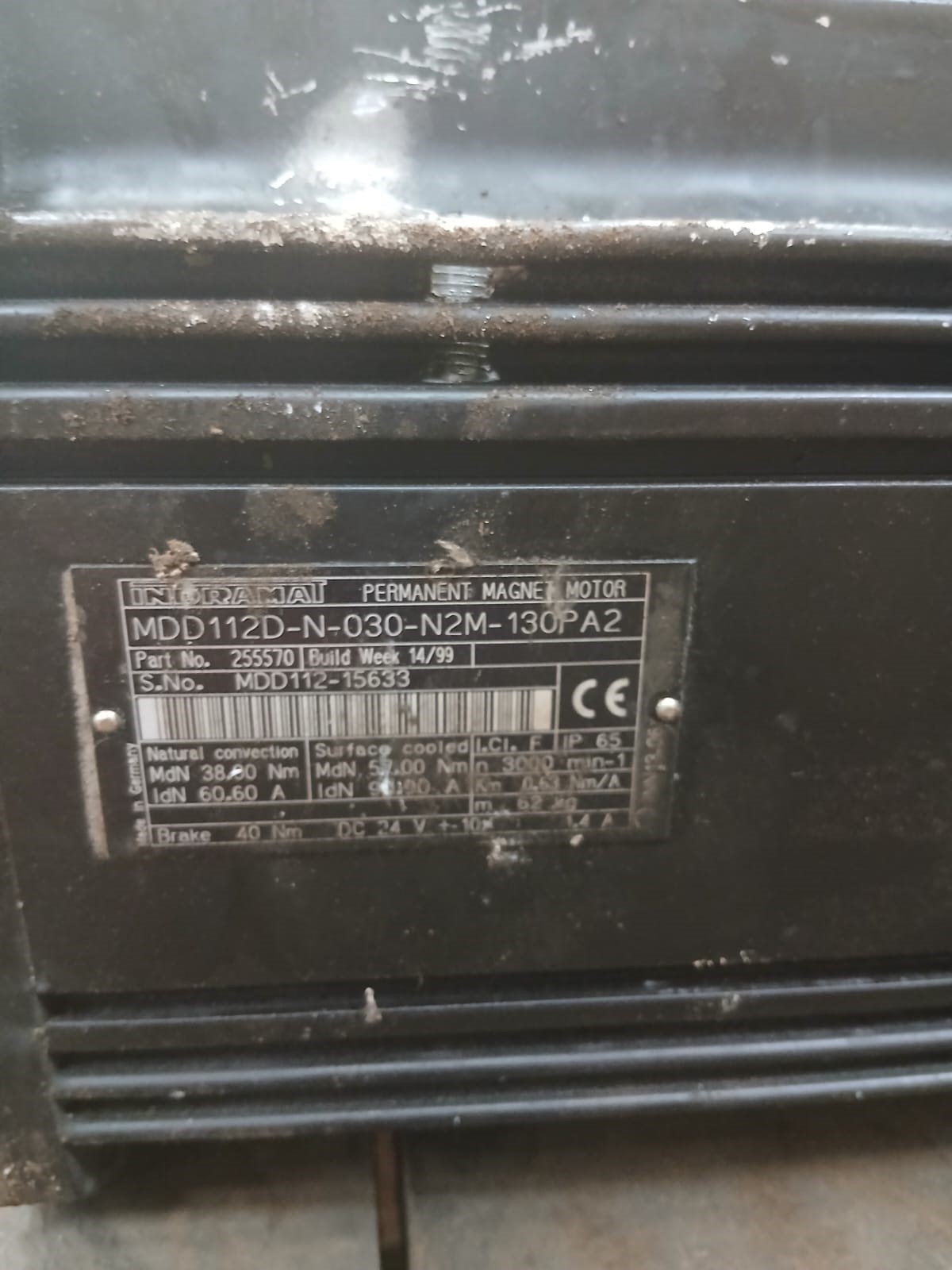

Identificação

  • Marca: INDRAMAT (Bosch Rexroth)

  • Tipo: Motor de ímã permanente (Permanent Magnet Motor)

  • Modelo: MDD112D-N-030-N2M-130PA2

  • Nº de peça (Part No.): 255570

  • Nº de série: MDD112-15633

  • Ano de fabricação: Semana 14 de 1999

  • Origem: Fabricado na Alemanha

  • Marcação CE: Conformidade europeia

Consultar Preço!

Características de Construção

Table

Parâmetro

Valor

Classe de isolamento

F (I.Cl. F)

Grau de proteção

IP65

Refrigeração

Convecção natural / Resfriamento por superfície

Massa

62 kg

Dados Elétricos e Mecânicos

Condição 1 — Convecção Natural

Table

Parâmetro

Valor

Torque nominal (MdN)

38,00 Nm

Corrente nominal (IdN)

60,60 A

Condição 2 — Resfriamento por Superfície

Table

Parâmetro

Valor

Torque nominal (MdN)

57,00 Nm

Corrente nominal (IdN)

90,90 A

Dados Complementares

Table

Parâmetro

Valor

Rotação nominal (n)

3000 min⁻¹ (rpm)

Constante de torque (Km)

0,63 Nm/A

Potência estimada

~11,9 kW (convecção) / ~17,9 kW (resfriado)

Freio de Retenção (Hold Brake)

Table

Parâmetro

Valor

Torque do freio

40 Nm

Tensão de alimentação

DC 24 V (±10%)

Corrente do freio

1,4 A

Observações Técnicas

Unidade idêntica ao modelo MDD112D-N-030-N2M-130PA2 já analisado — mesmas especificações elétricas e mecânicas, mesmo número de peça (255570), porém com número de série diferente (MDD112-15633) e fabricada na semana 14 de 1999 (vs. semana 22/98 da unidade anterior). Trata-se de outro exemplar do mesmo modelo, provavelmente de outro eixo da mesma máquina ou de outro equipamento.

Freio de retenção de 40 Nm — torque de freio ligeiramente superior ao torque nominal do motor (38 Nm), garantindo segurança em aplicações com eixos verticais ou de elevada inércia.

Corrente do freio (1,4 A a 24 Vcc) — consumo de ~33,6 W, podendo ser alimentado por fonte auxiliar ou pelo próprio drive Indramat.

Aplicações típicas — eixos principais de máquinas-ferramenta CNC, robôs de grande porte, mesas giratórias, sistemas de posicionamento de alta precisão com cargas inerciais elevadas e necessidade de retenção de posição.
