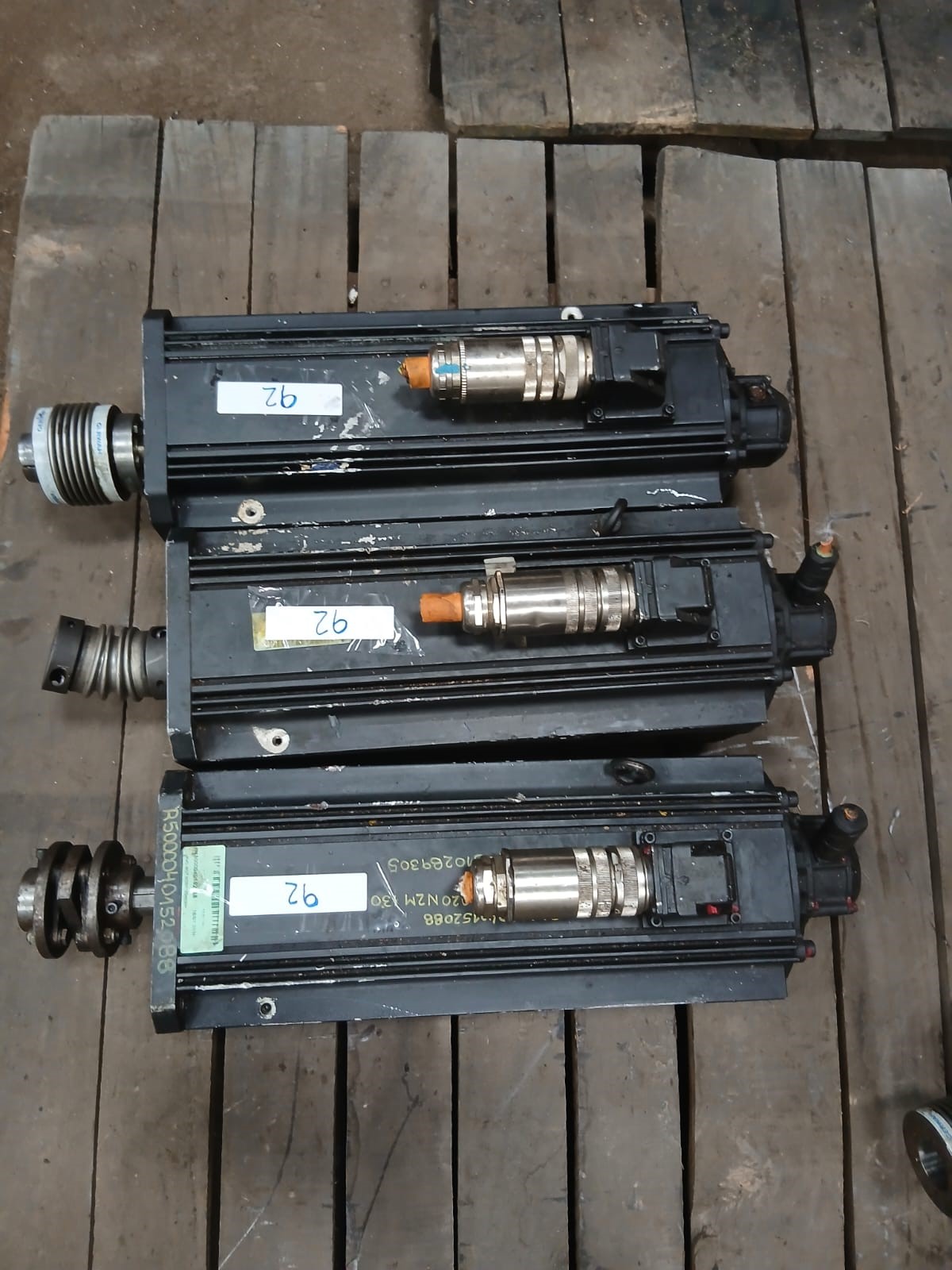

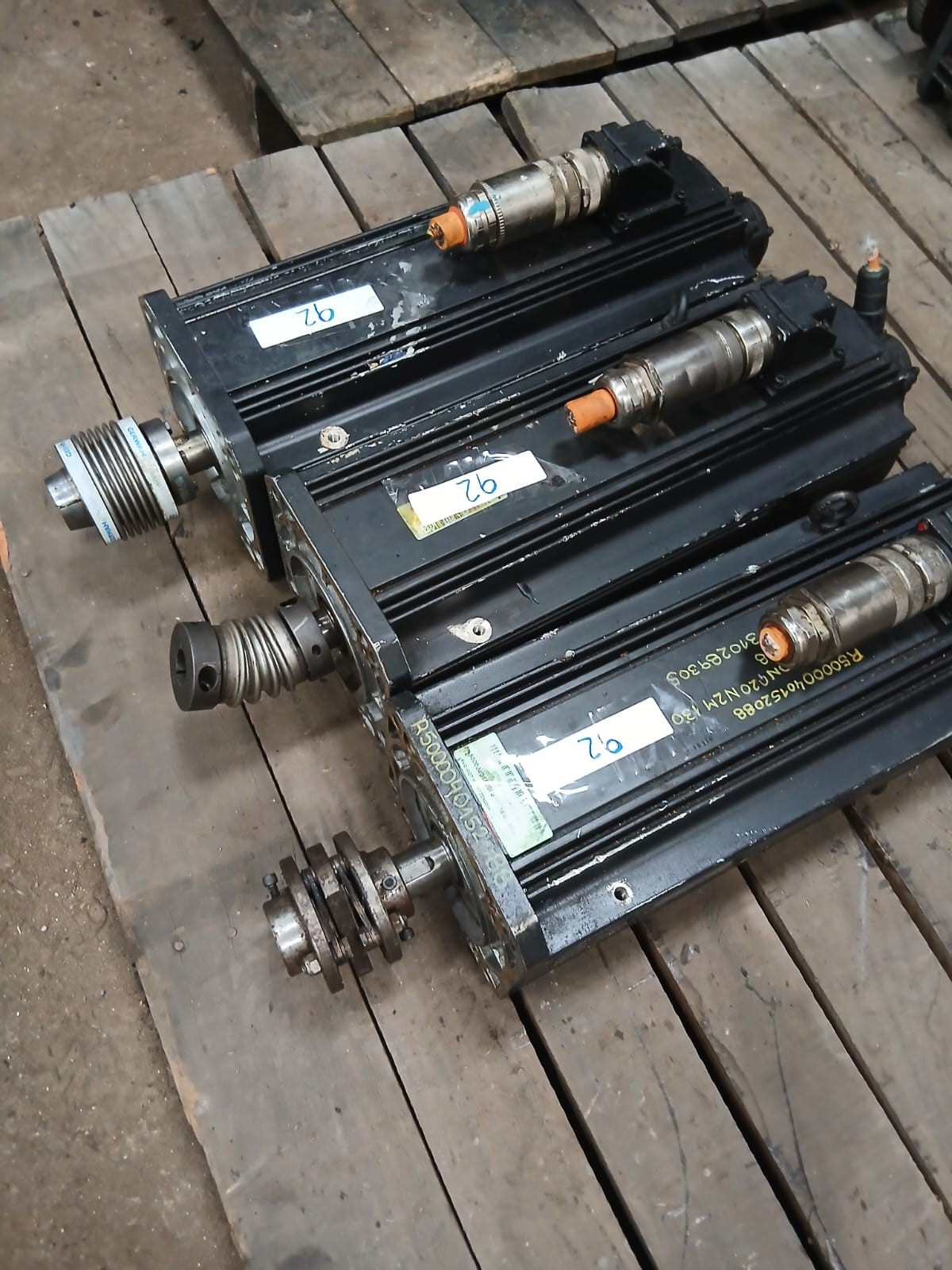

Servo Motor Indramat MDD112D Modelo MDD112D-N-030-N2M-130PA2

Modelo: MDD112D-N-030-N2M-130PA2

R$0.01

Converse no WhatsApp

Motor de Ímã Permanente — Servo Motor Indramat MDD112D

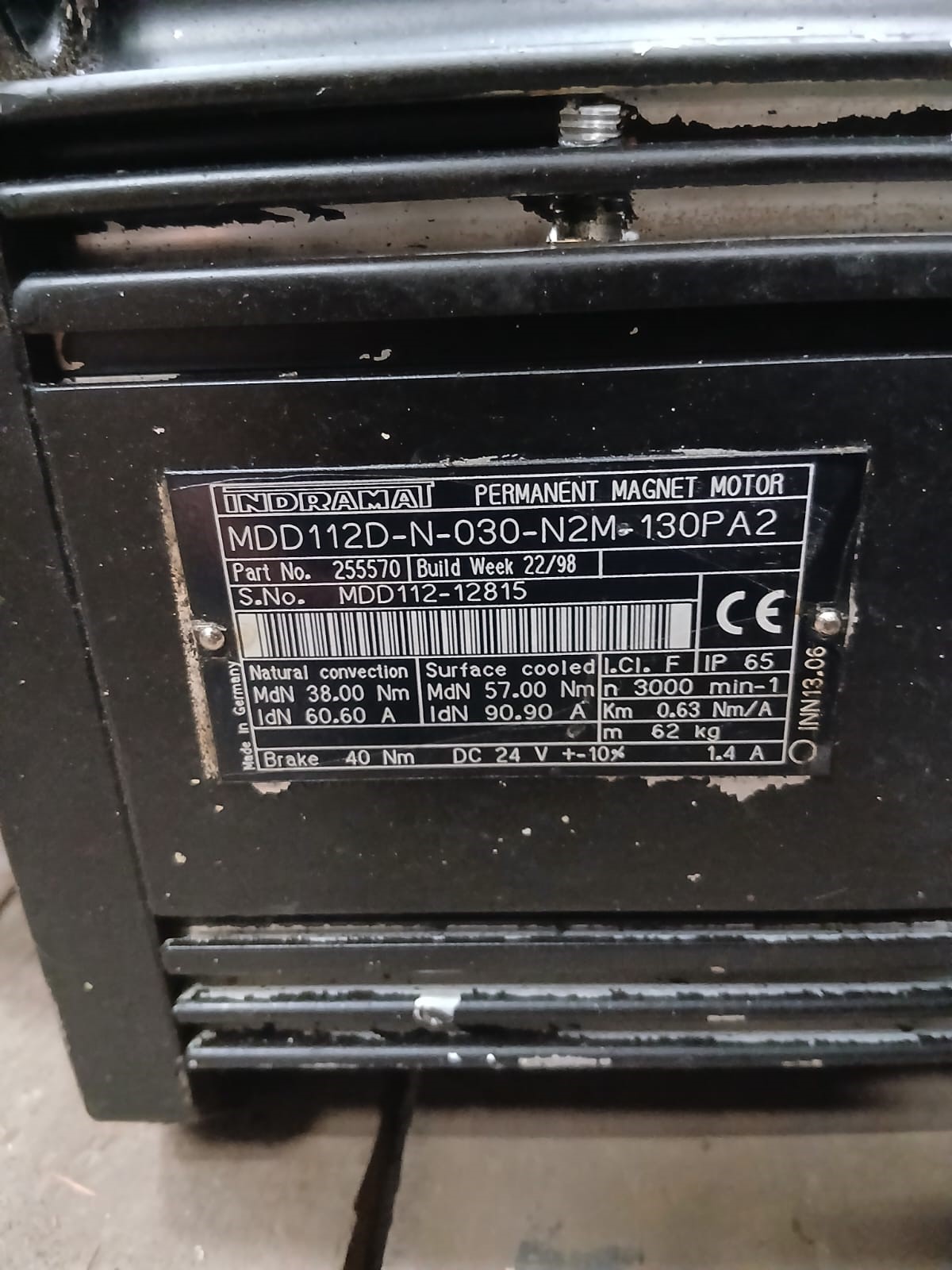

Identificação

  • Marca: INDRAMAT (Bosch Rexroth)

  • Tipo: Motor de ímã permanente (Permanent Magnet Motor)

  • Modelo: MDD112D-N-030-N2M-130PA2

  • Nº de peça (Part No.): 255570

  • Nº de série: MDD112-12815

  • Ano de fabricação: Semana 22 de 1998

  • Origem: Fabricado na Alemanha

  • Marcação CE: Conformidade europeia

Consultar Preço!

T

Características de Construção

Table

Parâmetro

Valor

Classe de isolamento

F (I.Cl. F)

Grau de proteção

IP65

Refrigeração

Convecção natural / Resfriamento por superfície

Massa

62 kg

Dados Elétricos e Mecânicos

Condição 1 — Convecção Natural

Table

Parâmetro

Valor

Torque nominal (MdN)

38,00 Nm

Corrente nominal (IdN)

60,60 A

Condição 2 — Resfriamento por Superfície

Table

Parâmetro

Valor

Torque nominal (MdN)

57,00 Nm

Corrente nominal (IdN)

90,90 A

Dados Complementares

Table

Parâmetro

Valor

Rotação nominal (n)

3000 min⁻¹ (rpm)

Constante de torque (Km)

0,63 Nm/A

Potência estimada

~11,9 kW (convecção) / ~17,9 kW (resfriado)

Freio de Retenção (Hold Brake)

Table

Parâmetro

Valor

Torque do freio

40 Nm

Tensão de alimentação

DC 24 V (±10%)

Corrente do freio

1,4 A

Observações Técnicas

Motor servo de maior porte — pertence à mesma família MDD do motor anterior (MDD093C), porém com diâmetro de carcaça 112 mm (vs. 93 mm), oferecendo quase o dobro de torque nominal.

Ganho expressivo com refrigeração — com resfriamento por superfície, o torque nominal salta de 38 Nm para 57 Nm, um aumento de 50% na capacidade contínua. Isso é típico de aplicações onde o motor opera em ciclo fechado com líquido de arrefecimento ou ventilação forçada.

Freio incorporado de 40 Nm — diferente do MDD093C anterior, este modelo possui freio de retenção eletromagnético integrado, alimentado em 24 Vcc. Essencial para segurança em eixos verticais (prevenção de queda por gravidade) e para manter posição quando o drive está desenergizado.

Constante de torque (Km = 0,63 Nm/A) — ligeiramente superior ao MDD093C (0,61 Nm/A), indicando eficiência similar na conversão corrente-torque.

Aplicações típicas — eixos principais de máquinas-ferramenta CNC, robôs de grande porte, mesas giratórias, sistemas de posicionamento de alta precisão com cargas inerciais elevadas.
