Servo Motor Indramat Modelo MDD093C-N-030-N2M-110PA0

Modelo MDD093C-N-030-N2M-110PA0

R$0.01

Converse no WhatsApp

Motor de Ímã Permanente — Servo Motor Indramat

Identificação

  • Marca: INDRAMAT (Bosch Rexroth)

  • Tipo: Motor de ímã permanente (Permanent Magnet Motor)

  • Modelo: MDD093C-N-030-N2M-110PA0

  • Nº de peça (Part No.): 256397

  • Nº de série: MDD093-17871

  • Ano de fabricação: Semana 36 de 1998

  • Origem: Fabricado na Alemanha

  • Marcação CE: Conformidade europeia

Consultar Preço!

Table

Parâmetro

Valor

Classe de isolamento

F (I.Cl. F)

Grau de proteção

IP65

Refrigeração

Convecção natural / Resfriamento por superfície

Massa

22 kg

Dados Elétricos e Mecânicos

Condição 1 — Convecção Natural

Table

Parâmetro

Valor

Torque nominal (MdN)

19,50 Nm

Corrente nominal (IdN)

32,20 A

Condição 2 — Resfriamento por Superfície

Table

Parâmetro

Valor

Torque nominal (MdN)

20,80 Nm

Corrente nominal (IdN)

34,30 A

Dados Complementares

Table

Parâmetro

Valor

Rotação nominal (n)

3000 min⁻¹ (rpm)

Constante de torque (Km)

0,61 Nm/A

Potência estimada

~6,1 kW (convecção natural) / ~6,5 kW (resfriado)

Observações Técnicas

Motor servo de alta performance — diferente dos motores assíncronos convencionais (como os Siemens anteriores), este é um motor síncrono de ímãs permanentes, projetado para aplicações de posicionamento preciso e controle de movimento (CNC, robótica, automação).

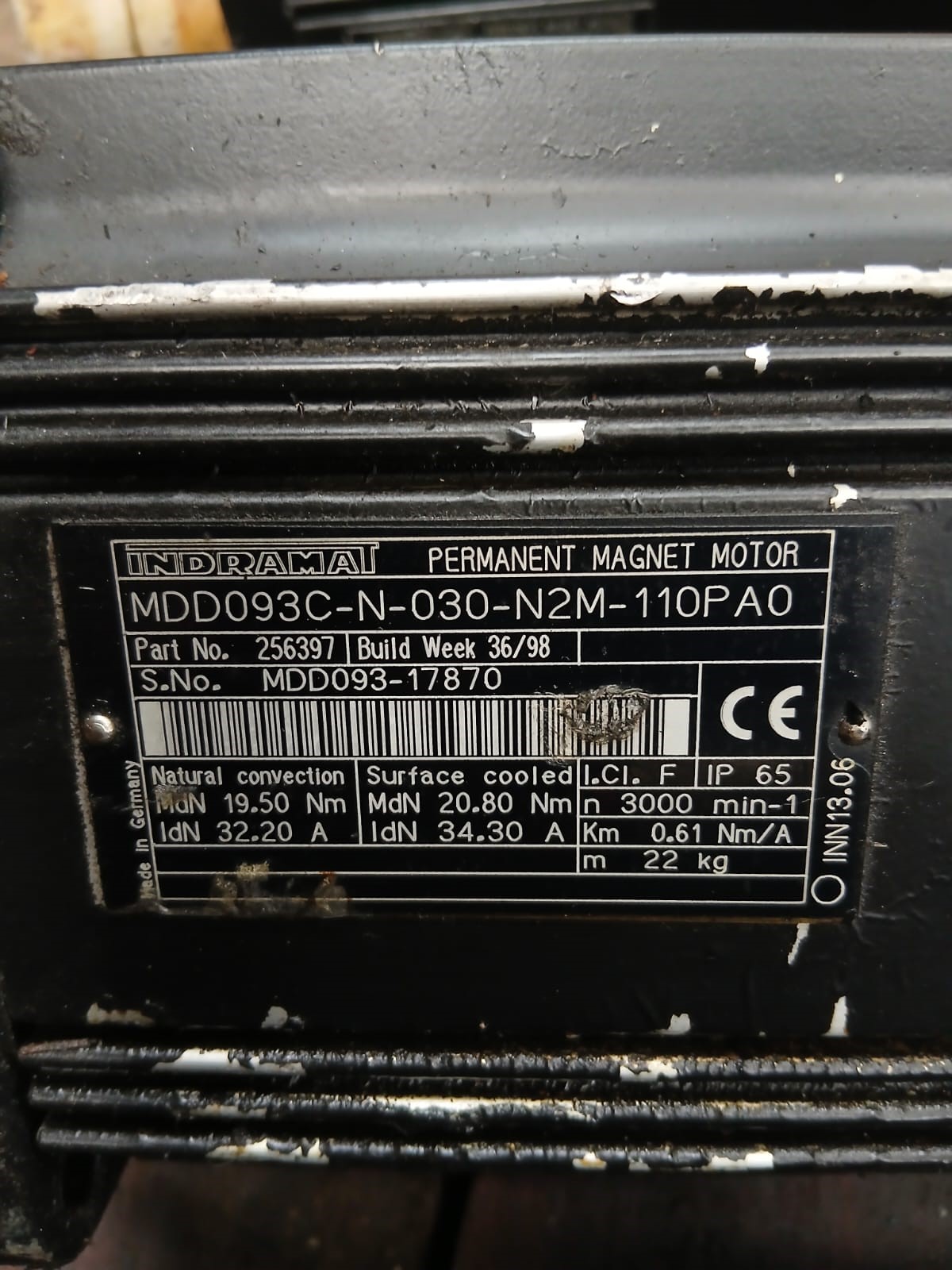

Dupla especificação de refrigeração — a placa apresenta dois conjuntos de dados:

  • Convecção natural: torque de 19,50 Nm (sem ventilação auxiliar)

  • Resfriamento por superfície: torque de 20,80 Nm (com ventilação/sistema de refrigeração externo), permitindo ~6,7% a mais de torque contínuo

IP65 — totalmente protegido contra poeira e jatos de água, adequado para ambientes industriais exigentes.

Constante de torque (Km = 0,61 Nm/A) — indica que cada ampère de corrente produz 0,61 Nm de torque; útil para cálculos de dimensionamento de drives e cabos.

Rotação de 3000 rpm — alta velocidade para um servo motor, indicando aplicações que exigem resposta rápida e dinâmica (usinagem, pick-and-place, eixos de máquinas-ferramenta).
